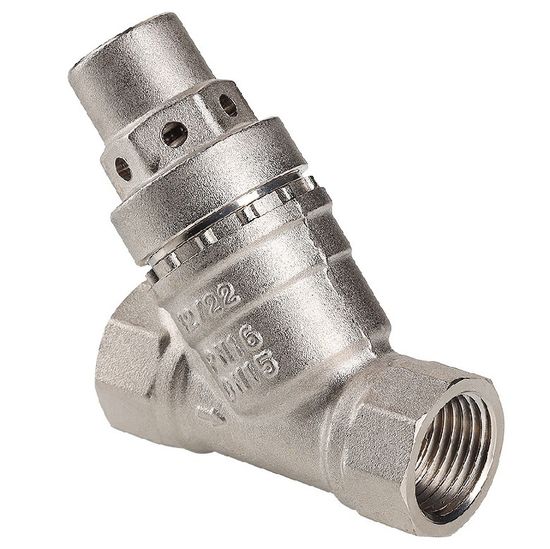

Редуктор давления Valtec 1/2", 2–5 бара, до +130°C поршневой (арт. VT.081.N.04)

Поршневой редуктор давления Valtec 1/2", 2–5 бара, до +130°C (VT.081.N.04) предназначен для регулируемого снижения давления транспортируемой среды в сетях холодного и горячего водоснабжения, водяного отопления, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам регулятора.

Регулятор поддерживает на выходе (в том числе и в статическом режиме) давление, не превышающее настроечное, вне зависимости от скачков давления в сети.

Регулирование давления происходит по схеме «после себя».

Регулятор ограничивает расход по потребителям в пределах проектных объёмов, что исключает вероятность того, что в часы максимального водоразбора удалённые точки сети окажутся без водоснабжения.

Настройка регулятора

• Регуляторы имеют заводскую настройку на выходное давление 3,0 бара.
• Настройка регулятора может производиться без его демонтажа.
• Перед настройкой регулятора, установленного в системе, рекомендуется открыть максимально возможное количество водоразборной арматуры для удаления воздуха из регулятора.
• Настройка регулятора производится при расходе, близком к нулевому, но не нулевом. Это значит, что все водоразборные краны системы должны быть закрыты, а на одном из приборов оставлен минимально возможный струйный расход (расход, при котором выходящая из излива струя не разделяется на отдельные капли).
• Настройка регулятора производится с помощью шестигранного ключа S2,5. При повороте регулировочного винта по часовой стрелке, настроечное давление уменьшается (см. стрелки на крышке клапана).

Конструкция и габариты

Указания по монтажу

• Регулятор должен располагаться на трубопроводе так, чтобы соблюдались следующие условия: - направление потока должно совпадать с направлением стрелки на корпусе; - настроечный винт должен быть доступен для регулирования;
• При использовании подмоточного материала (ФУМ, пакля, лен) следует следить за тем, чтобы излишки этого материала не попадали в корпус регулятора. Это может привести к утрате им работоспособности.
• В соответствии с ГОСТ 12.2.063-2015 п.9.6, арматура не должна испытывать нагрузок от трубопровода (при изгибе, сжатии, растяжении, кручении, перекосах, вибрации, неравномерности затяжки крепежа и т.д.). При необходимости должны быть предусмотрены опоры или компенсаторы, устраняющие нагрузку на арматуру от трубопровода.
• Несоосность соединяемых трубопроводов не должна превышать 3мм при длине до 1 м плюс 1 мм на каждый последующий метр (СП 73.13330.2016 п.5.1.8).
• Перед регулятором рекомендуется установить фильтр механической очистки с размером ячеи не более 500 мкм.

Документация

1. Паспорт на поршневой редуктор давления Валтек VT.081 (открыть PDF-файл)

Технические характеристики
