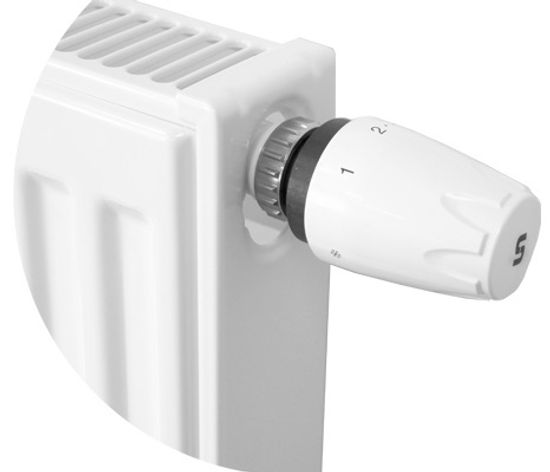

Радиатор стальной панельный Uni-Fitt Ventil 22 тип, 500 х 2100 мм с нижним подключением

Радиатор стальной панельный Uni-Fitt Ventil 22 тип, 500 х 2100 мм с нижним подключением
Uni-Fitt
Артикул: 922V5210
20 905 руб

Доставка по г. Москве в пределах МКАД: 500 р.

Официальная гарантия производителя: 10 лет

Сумма заказа:
20 905 руб

Радиатор Uni-Fitt Ventil тип 22, 500 х 2100 мм стальной панельный с нижним подключением (922V5210) можно применять в закрытых системах отопления с принудительной циркуляцией - как в двухтрубных, так и в однотрубных. Радиатор отопления может быть установлен как в квартире, так и в частном доме.

Условия эксплуатации панельных радиаторов ЮниФитт

Радиатор Uni-Fitt Ventil 22/500 х 2100 мм с нижним подключением (922V5210) можно применять в системах с рабочим давлением до 10 бар и температурой теплоносителя до +120°C. Общая жёсткость воды не должна превышать 7 мг-экв/л, а значение pH должно находиться в пределах 8,3-9,5.

Видеообзор на стальные панельные радиаторы Юни-Фитт

Комплектация радиатора Uni-Fitt 22/500 с нижним подключением (от 1700 мм)

  1. Радиатор в пластиковой упаковке
  2. Термостатическая вентильная вставка
  3. Кронштейны - 3 шт.
    • нижний и верхний кронштейн
    • опорная планка
    • вставка, защищающая кроншейны от контакта со стеновым кронштейном
  4. Дюбели 8х50, шурупы 6х50, саморезы для крепежа
  5. Ручной воздухоотводчик 1/2"
  6. Ключик для воздухоотводчика
  7. Заглушка а 1/2"
  8. Шаблоны для кронштейнов

Показатели теплоотдачи радиатора

Мощность теплоотдачи радиатора ЮниФитт 22/500 с длиной 2100 мм составляет 4756 Вт при ΔT=70°С, 3938 Вт при ΔT=60°С и 3151 Вт при ΔT=50°С. Это позволяет использовать данный радиатор для обогрева помещений площадью до 31,5 м2.

Гидравлические характеристики

Гидравлические характеристики

Устройство радиатора

Устройство радиатора Uni-Fitt Ventil 22/500

1 - Монтажная пластина
2 - Конвективная панель
3 - Подключение радиатора ВН 1/2"
4 - Боковая панель
5 - Отопительная панель
6 - Решётка
7 - Кронштейн решётки

Габариты

Габариты

D - 68 мм
E - не менее 85 мм
K - не менее 98 мм
M - не менее 63 мм
J - 449 мм

Варианты подключения

Схема подключения радиатора Uni-Fitt Ventil

Указания по монтажу

  • Для установки радиатора в местах, где нет возможности закрепить кронштейн к стене, рекомендуется использовать напольный кронштейн арт. 875S0000 (приобретается отдельно).
  • Крепление кронштейна крепится к полу, радиатор фиксируется на кронштейне скобой на нужной высоте, крепление к полу закрывается декоративной крышкой.
  • Муфтовые соединения должны выполнять с использованием уплотнительных материалов.
  • Воздухоотводчик следует устанавливать только на верхнем присоединительном отверстии. При монтаже радиатора рекомендуется установка запорно-регулирующей арматуры для регулирования теплоотдачи радиатора, а также для отключения радиатора от магистрали отопления.
  • В однотрубных системах отопления запрещается устанавливать терморегулирующие клапаны без установки перемычки (байпаса).
  • Радиаторы серии Ventil укомплектованы термостатической вентильной вставкой, установленной в верхнее отверстие радиатора с подводящим патрубком внутри «бочонка» радиатора.
  • Момент затяжки встроенной вентильной вставки в радиатор – 30...35 Н·м.
  • Внимание! Неправильное подведение теплоносителя к отопительному прибору ведёт к появлению шумов, стуков, некорректной работе радиатора и термостатической арматуры.
  • У радиаторов серии Ventil термостатическая вентильная вставка позволяет осуществлять плавную предварительную настройку гидравлического сопротивления, посредством поворота вкладыша клапана на определённый угол относительно его корпуса. Номера позиций предварительных настроек нанесены на корпусе клапана.
  • При расчёте гидравлического сопротивления радиатора, смотрите раздел паспорта "гидравлические характеристики".
  • Рассчитанное значение пропускной способности, настраивается путём совмещения отметки, нанесённой на вкладыше клапана, с соответствующим номером на корпусе. Для поворота вкладыша используется рожковый гаечный ключ с размером зева 12 мм.
  • После монтажа обязательно проводится манометрическое испытание герметичности системы и оформляется в соответствии с Приложением № В. к СП 73 13330 - 2016. Данное испытание позволяет обезопасить от протечек и ущерба, связанного с ними.

Документация

  1. Технический паспорт для стальных панельных радиаторов Uni-Fitt (открыть PDF-файл)
  2. Сертификат соответствия до 2026 г (открыть PDF-файл)
  3. Экспертное заключение (открыть PDF-файл)

Технические характеристики

ПроизводительUni-Fitt
СерияVentil 22/500
Артикул922V5210
Типрадиатор отопления
Вид радиаторастальной панельный
Области применениядвухтрубные и однотрубные закрытые системы водяного отопления
Исполнениенижнее
Тип радиатора22/500
Структура2 отопительные панели + 2 конвективные панели
Рабочее давлениедо 10 бар
Испытательное давление15 бар
Максимальный перепад давления на термостатическом клапане0,6 бара
Рабочая средавода или антифриз
Температура рабочей средыдо +120°C
Кислотность pH8,3-9,5 мг/л
Жёсткость рабочей средыдо 7 мг/экв.л
Максимальное содержание кислорода в теплоносителе20 мг/л
Содержание взвешенных веществ в теплоносителене более 5 мг/дм3
Допустимое содержание железа (Fe3+) в теплоносителене более 0,5 мг/дм3
Теплоотдача радиатора при ΔT=70°С4756 Вт
Теплоотдача радиатора при ΔT=60°С3938 Вт
Теплоотдача радиатора при ΔT=50°С3151 Вт
Площадь отапливаемого помещения31,5 м2
Цветбелоснежный
Подключение4 боковых патрубка
Облицовкада
Наличие встроенного термостатического клапанада
Наличие кронштейнов в комплектеда
Высота500 мм
Ширина2100 мм
Глубина102 мм
Толщина листа греющей панели1,2 мм
Толщина конвективной панели0,4 мм
Межосевое расстояние50 мм
Резьба под термоголовкуМ30х1,5
Объём теплоносителя11,82 л
Страна-родина брендаРоссия
Страна производстваРоссия
Официальная гарантия производителя10 лет
