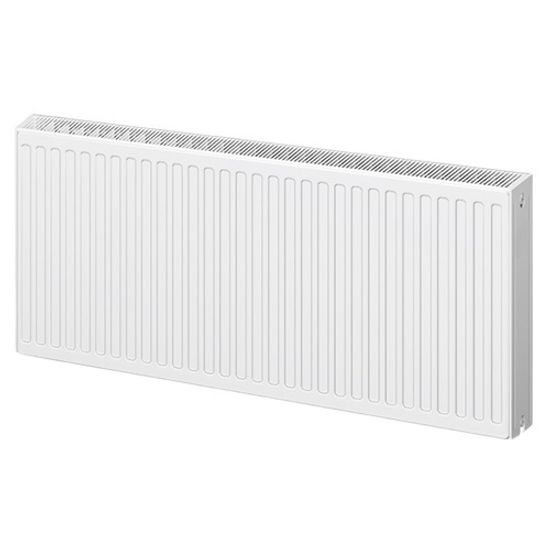

Радиатор стальной панельный Uni-Fitt Compact 22 тип, 500 х 1700 мм с боковым подключением
Заказать звонок

Радиатор стальной панельный Uni-Fitt Compact 22 тип, 500 х 1700 мм с боковым подключением

Радиатор стальной панельный Uni-Fitt Compact 22 тип, 500 х 1700 мм с боковым подключением
Uni-Fitt
Артикул: 922C5170
15 053 руб

Доставка по г. Москве в пределах МКАД: 500 р.

Официальная гарантия производителя: 10 лет

Сумма заказа:
15 053 руб

Радиатор Uni-Fitt Compact тип 22, 500 х 1700 мм стальной панельный с боковым подключением (922C5170) можно применять в закрытых системах отопления с принудительной циркуляцией - как в двухтрубных, так и в однотрубных. Радиатор отопления может быть установлен как в квартире, так и в частном доме.

Условия эксплуатации панельных радиаторов ЮниФитт

Радиатор Uni-Fitt Compact 22/500 х 1700 мм с боковым подключением (922C5170) можно применять в системах с рабочим давлением до 10 бар и температурой теплоносителя до +120°C. Общая жёсткость воды не должна превышать 7 мг-экв/л, а значение pH должно находиться в пределах 8,3-9,5.

Видеообзор на стальные панельные радиаторы Юни-Фитт

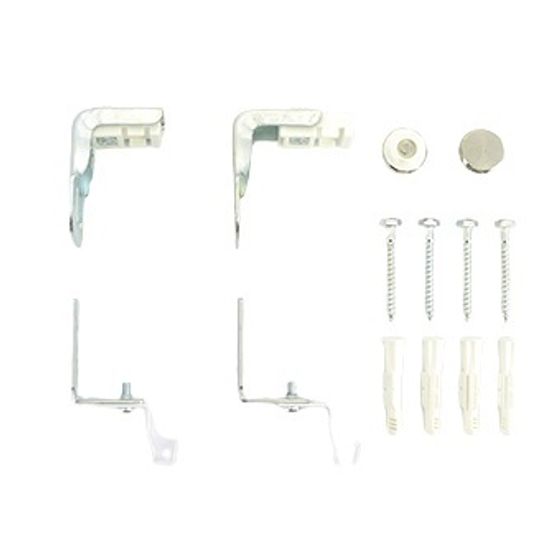

Что поставляется вместе с радиатором

  1. Радиатор в пластиковой упаковке
  2. Кронштейны - 3 шт.
    • нижний и верхний кронштейн
    • опорная планка
    • вставка, защищающая кроншейны от контакта со стеновым кронштейном
  3. Дюбели 8х50, шурупы 6х50, саморезы для крепежа
  4. Ручной воздухоотводчик 1/2"
  5. Ключик для воздухоотводчика
  6. Заглушка а 1/2"
  7. Шаблоны для кронштейнов

Показатели теплоотдачи радиатора

Мощность теплоотдачи радиатора ЮниФитт 22/500 с длиной 1700 мм составляет 3850 Вт при ΔT=70°С, 3188 Вт при ΔT=60°С и 2550 Вт при ΔT=50°С. Это позволяет использовать данный радиатор для обогрева помещений площадью до 25,5 м2.

Устройство радиатора

Устройство радиатора Uni-Fitt Compact 22/500

1 - Монтажная пластина
2 - Конвективная панель
3 - Подключение радиатора ВН 1/2"
4 - Боковая панель
5 - Отопительная панель
6 - Решётка
7 - Кронштейн решётки

Габариты

Габариты

D - 68 мм
E - не менее 85 мм
K - не менее 98 мм
M - не менее 63 мм
J - 449 мм

Варианты подключения

Схема подключения радиатора Uni-Fitt Compact

Указания по монтажу радиаторов Юни-Фитт с боковым подключением

  • Для установки радиатора в местах, где нет возможности закрепить кронштейн к стене, рекомендуется использовать напольный кронштейн арт. 875S0000 (приобретается отдельно).
  • Крепление кронштейна крепится к полу, радиатор фиксируется на кронштейне скобой на нужной высоте, крепление к полу закрывается декоративной крышкой.
  • Муфтовые соединения должны выполнять с использованием уплотнительных материалов.
  • Воздухоотводчик следует устанавливать только на верхнем присоединительном отверстии. При монтаже радиатора рекомендуется установка запорно-регулирующей арматуры для регулирования теплоотдачи радиатора, а также для отключения радиатора от магистрали отопления.
  • В однотрубных системах отопления запрещается устанавливать терморегулирующие клапаны без установки перемычки (байпаса).
  • Внимание! Неправильное подведение теплоносителя к отопительному прибору ведёт к появлению шумов, стуков, некорректной работе радиатора и термостатической арматуры.
  • После монтажа обязательно проводится манометрическое испытание герметичности системы и оформляется в соответствии с Приложением № В. к СП 73 13330 - 2016. Данное испытание позволяет обезопасить от протечек и ущерба, связанного с ними.

Документация

  1. Технический паспорт для стальных панельных радиаторов Uni-Fitt (открыть PDF-файл)
  2. Сертификат соответствия до 2026 г (открыть PDF-файл)
  3. Экспертное заключение (открыть PDF-файл)

Технические характеристики

ПроизводительUni-Fitt
СерияCompact 22/500
Артикул922C5170
Типрадиатор отопления
Вид радиаторастальной панельный
Области применениядвухтрубные и однотрубные закрытые системы водяного отопления
Исполнениебоковое
Тип радиатора22/500
Структура2 отопительные панели + 2 конвективные панели
Рабочее давлениедо 10 бар
Испытательное давление15 бар
Рабочая средавода или антифриз
Температура рабочей средыдо +120°C
Кислотность pH8,3-9,5 мг/л
Жёсткость рабочей средыдо 7 мг/экв.л
Максимальное содержание кислорода в теплоносителе20 мг/л
Содержание взвешенных веществ в теплоносителене более 5 мг/дм3
Допустимое содержание железа (Fe3+) в теплоносителене более 0,5 мг/дм3
Теплоотдача радиатора при ΔT=70°С3850 Вт
Теплоотдача радиатора при ΔT=60°С3188 Вт
Теплоотдача радиатора при ΔT=50°С2550 Вт
Площадь отапливаемого помещения25,5 м2
Цветбелоснежный
Подключение4 боковых патрубка
Боковое подсоединение1/2" с внутренней резьбой
Облицовкада
Наличие встроенного термостатического клапананет
Наличие кронштейнов в комплектеда
Высота500 мм
Ширина1700 мм
Глубина102 мм
Толщина листа греющей панели1,2 мм
Толщина конвективной панели0,4 мм
Межосевое расстояние449 мм
Объём теплоносителя9,57 л
Страна-родина брендаРоссия
Страна производстваРоссия
Официальная гарантия производителя10 лет
