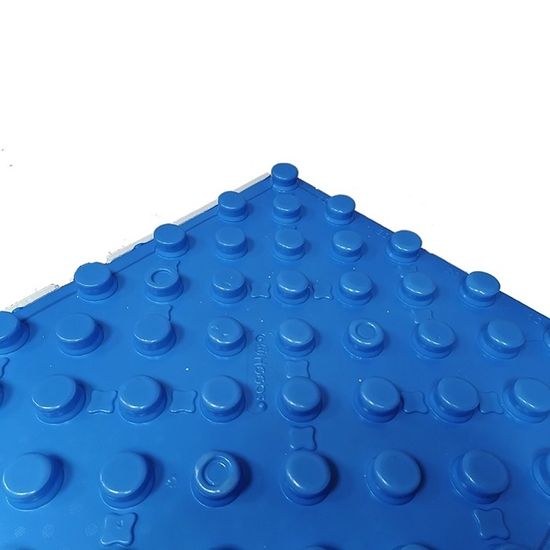

Плита для тёплого пола Hoobs EasyFix L HB-TPLA-100516 с ламинацией используется для укладки водяного отопления в полу с тепло- и звукоизоляционным нижним слоем из пенополистирола (или без него) и прочным плёночным покрытием, которое обеспечивает прочность бобышек и гидроизоляции.
Особенности
✔ с ламинацией
✔ для труб с наружным диаметром 16-20 мм
✔ устойчива к воздействию строительных растворов
✔ диапазон рабочих температур от -60 до +60 градусов
✔ замки "шип-паз" по периметру
Устройство плиты

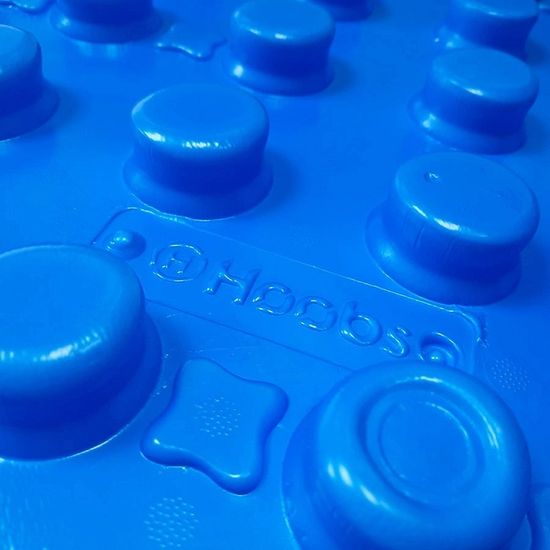

Надёжная фиксация труб отопления благодаря утолщениям на бобышках обеспечивает лёгкость монтажа. Происходит значительная экономия, благодаря отказу от гарпунных скоб-фиксаторов и сокращению трудозатрат при укладке.
Укладка "паз в паз" и механическая фиксация одного края плиты на другой плите по принципу замка "шип - паз" предотвращает возникновение мостиков холода и звука при заливке стяжки и надежно предотвращает сдвиг плит и труб при заливке финишной стяжки. Защита труб отопления от возможных повреждений во время строительства уже при укладке. Плиты имеют разлиновку в сантиметрах по краю плиты, это существенно упрощает монтаж плит.
Габаритые размеры плиты
Указания по монтажу
При укладке труб нельзя использовать бобышку как опору для загиба труб. Трубу нужно предварительно загнуть, а затем уложить её в пазы плиты.
Теплоизоляционные плиты HOOBS должны эксплуатироваться при условиях и температуре, изложенных в настоящем паспорте.
Фиксация труб отопления происходит благодаря утолщениям на бобышках, обеспечивая легкость монтажа. Экономия благодаря отказу от гарпунных скоб фиксаторов и сокращению трудозатрат при укладке.
Укладка внахлёст и механическая фиксация одного края плиты на другой плите производится по принципу замка "шип - паз". Предотвращает возникновение мостиков холода и звука при заливке стяжки, а также сдвиг плит и труб при заливке финишной стяжки.
Плёночное покрытие обеспечивает надёжную гидроизоляцию. Благодаря рельефу плит трубки возвышаются над поверхностью плиты, увеличивается контактная поверхность трубки с бетоном стяжки.
Нижний слой выполняется из пенополистирола и обеспечивает тепло и звукоизоляцию. Защита трубок отопления от возможных повреждений во время строительства уже при укладке.
Документация
Технические характеристики
| Производитель | Hoobs |
| Серия | EasyFix |
| Артикул | HB-TPLA-100516 |
| Тип | плита для тёплого пола |
| Назначение | для водяного тёплого пола |
| Область применения | системы напольного отопления |
| Длина | 1000 мм |
| Ширина | 500 мм |
| Толщина | 40 мм |
| Толщина теплоизолирующего слоя | 20 мм |
| Высота бобышек | 20 мм |
| Полезная площадь плиты | 0,5 м2 |
| Шаг укладки трубы | 50-100-150-200 мм |
| Плотность | 50 кг/м3 |
| Шумопоглощение | 23 дБ |
| Теплопроводность плит в сухом состоянии при +25°C | 0,036 Вт/(м·K) |
| Динамическая прочность | 30 МН/м3 |
| Прочность на сжатие | 9789 кг х с/м2 |
| Строительный класс | В1 |
| Класс огнестойкости | E |
| Материал | пенополистирол NF 714 |
| Материал ламинации | полистирол |
| Цвет теплоизолирующего слоя | синий |
| Возможность фиксации трубки при укладке | да |
| Температура хранения | от -60°C до + 60°C |
| Вес | 632 г |
| Срок службы | 50 лет |
| Страна-родина бренда | Россия |
| Страна производства | Россия |
