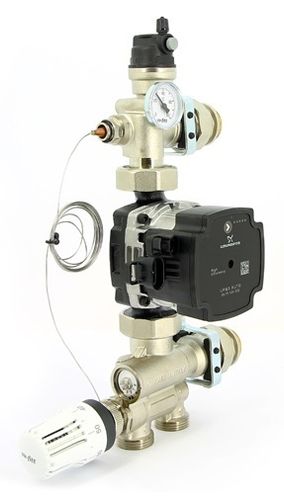

Насосно-смесительная группа Uni-Fitt Solomix 1" с насосом Grundfos UPM3 Auto 25-70 130

Насосно-смесительная группа Uni-Fitt Solomix 1" с насосом Grundfos UPM3 Auto 25-70 130
Uni-Fitt
Артикул: 472E1200
27 473 руб

Доставка по г. Москве в пределах МКАД: 500 р.

Официальная гарантия производителя: 3 года

Сумма заказа:
27 473 руб

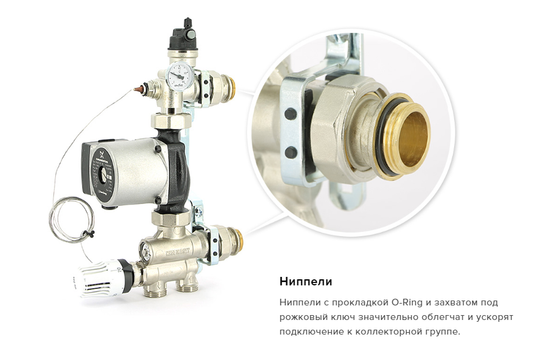

Насосно-смесительная группа Uni-Fitt Solomix 1" с насосом Grundfos UPM3 Auto 25-70 130 (арт. 472E1200) представляет собой компактный регулирующий модуль для водяных тёплых полов. Применяется для поддержания постоянной температуры подачи в контурах с низкотемпературным отоплением (тёплый пол или настенное отопление). Насосно-смесительная группа Uni-Fitt Solomix позволяет обслуживать системы тёплых полов площадью до 100-120 м2. Монтируется на коллекторной группе низкотемпературного контура, подключается к высокотемпературному контуру системы отопления. Насосно-смесительная группа Uni-Fitt универсальна и может быть подключена как справа, так и слева к любому коллектору с межосевым расстояния 210 мм. Ниппели разъёмных соединений группы снабжены прокладкой O-Ring, что позволяет не использовать для них дополнительные уплотнительные материалы, ускоряя и упрощая монтаж.

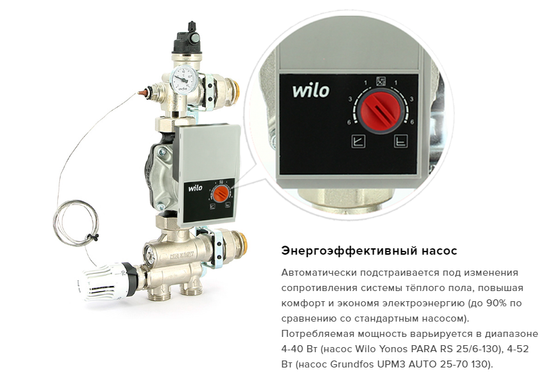

Насосно-смесительный узел Uni-Fitt Solomix 472E1200 укомплектован энергоэффективным насосом нового поколения Grundfos UPM3 Auto 25-70 130. Энергоэффективный насос с потребляемой мощностью от 4 до 52 Вт автоматически подстраивается под изменения сопротивления системы тёплого пола, повышая комфорт и экономя электроэнергию (до 90% по сравнению со стандартным насосом). Циркуляционный насос Grundfos UPM3 Auto характеризуется удачным размещением разъёмов питания сбоку с доступом по фронту. Благодаря этому решению нет конфликта с размещением ручек и термометров отсекающих шаровых кранов. На лицевой панели расположены также болт деблокировки, болты крепления электронной части и индикационная панель с пятью светодиодами.

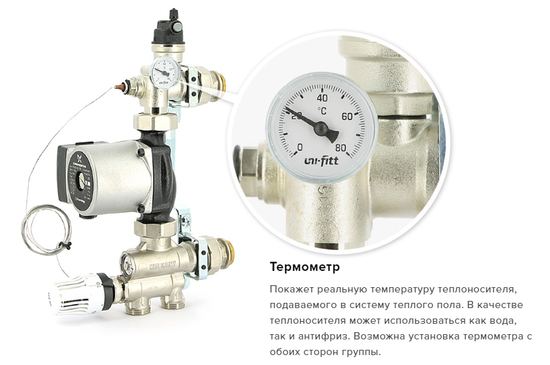

Диапазон регулировки температуры в контуре составляет от +20°C до +65°C и поддерживается термостатическим вентилем с установленной на нём головкой с погружным датчиком. Температура подачи теплоносителя отображается на термометре, имеющем шкалу от 0°C до +80°C. В качестве рабочей среды может использоваться вода или антифриз с температурой до +90°C и давлением до 10 бар. Мощность узла составляет от 10 до 12,5 кВт. Для достижения максимальной мощности группы необходимо, чтобы температура котловой воды была минимум на 15°C выше установленной температуры подачи тёплого пола.

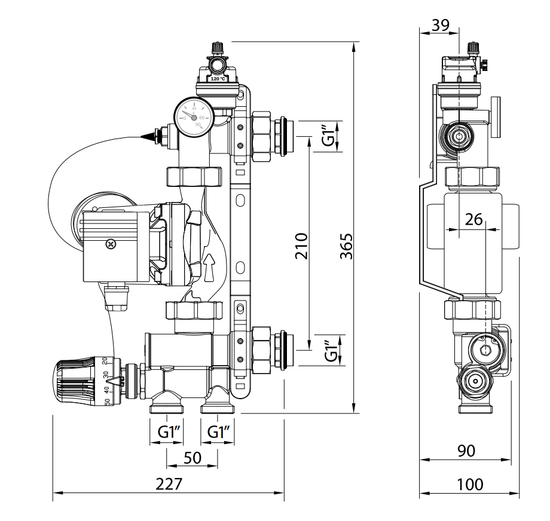

Насосно-смесительный модуль Юни-Фитт Соломикс имеет габариты (ВхШхГ) 365х227х100 мм.

Комплектация

  • Верхний гидравлический блок;
  • Нижний гидравлический блок;
  • Крепёжная скоба коллекторной группы;
  • Крепёжная скоба смесительного узла;
  • Трёхходовой смесительный клапан с резьбой M30x1,5 для установки термостатической головки;
  • Байпасный настроечный клапан (от 0 до 5);
  • Гнездо для погружного температурного датчика на линии подачи;
  • Контрольный термометр (от 0 до +80°C);
  • Автоматический воздухоотводчик;
  • Термостатическая головка с погружным датчиком от 20 до 65°C;
  • Поворотные сливные вентили;
  • Энергоэффективный насос Grundfos UPM3 Auto 25-70 130
  • Паспорт изделия.

Рекомендации по монтажу и эксплуатации:

  • Подающий коллектор располагайте сверху.
  • Для корректной работы группы необходимо обеспечить минимальный перепад давления не менее 0,1 бара на подающем/обратном подключении к первичному контуру системы отопления (проще всего это условие достигается подключением группы в радиаторную систему как ещё один радиатор).
  • Насосно-смесительную группу SOLOMIX оптимально устанавливать слева от коллекторной группы, но возможна установка и справа.
  • Для правильной работы воздухоотводчика группы при заполнении системы нужно закрыть автоматический и открыть ручной воздухоотводчик. После заполнения необходимо закрыть ручной воздухоотводчик, закрутив его запорный элемент, и открыть автоматический клапан воздухоотводчика
  • Нагрев напольной системы отопления допускается только после созревания стяжки (не менее 28 дней, если стяжка цементная). Перед укладкой напольного покрытия необходимо запустить установку, устанавливая температуру теплоносителя 25 °C и поддерживать в течение трёх дней. Затем увеличивать на 5°C каждые три дня до достижения 50°C, которые следует поддерживать в течение четырёх дней.

Документация

  1. Технический паспорт изделия (открыть PDF-файл)

Технические характеристики

ПроизводительUni-Fitt
СерияSolomix
Артикул472E1200
Типнасосно-смесительная группа
Назначениедля водяных тёплых полов
Мощность узлаот 10 до 12,5 кВт
Площадь тёплого поладо 120 м2
Управлениетермоголовка с выносным датчиком
Температура рабочей среды в первичном контуредо +90°C
Рабочее давлениедо 10 бар
Разница давлений первичного контура от 0,1 до 1 бара
Диапазон регулирования во вторичном контуреот +20°C до +65°C
Условная пропускная способность kvsот 3 до 4,8 м3/час
Шкала термометраот 0°C до +80°C
Диаметр подключения к высокотемпературному контуру1"
Диаметр подключения к низкотемпературному контуру 1" ВР
Присоединительный диаметр к насосу1 1/2"
Укомлпектован насосомGrundfos UPM3 Auto 25-70-130
Напор7 м
Потребляемая мощностьот 4 до 52 Вт
Потребление тока Iот 0,04 до 0,52 А
Материал корпуса насоосачугун
Материал рабочего колесакомпозит
Материал вала насосакерамика
Материал подшипниковкерамика
Рабочее давление насосаот 0,5 до 3 бар
Рабочая температура насосаот +2 до +95°C
Вес насоса2,6 кг
Уровень звукового давлениядо 43 дБ(А)
Класс защитыIP44
Высота365 мм
Ширина227 мм
Глубина100 мм
Межосевое расстояние210 мм
Межосевое расстояние между подключениями
к высокотемпературному контуру
50 мм
Монтажная длина циркуляционного насоса130 мм
Вес6,21 кг
Официальная гарантия на насос1 год
Официальная гарантия производителя3 года
Страна-родина брендаРоссия
Страна производстваИталия
