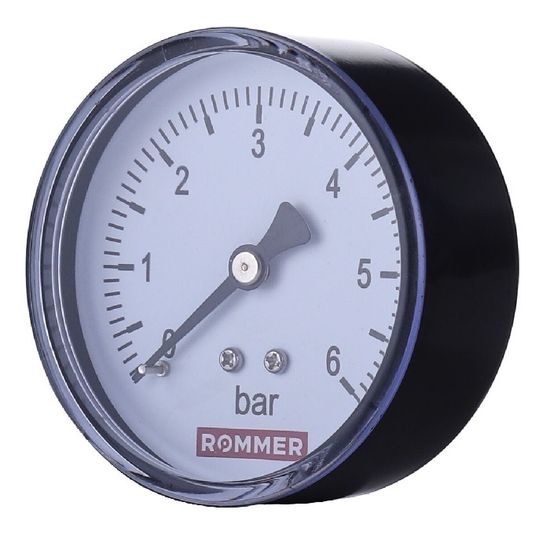

Манометр аксиальный Rommer 1/4", 6 бар, 63 мм (RIM-0009-630608)
Заказать звонок

Манометр аксиальный Rommer 1/4", 6 бар, 63 мм (RIM-0009-630608)

Манометр аксиальный Rommer 1/4", 6 бар, 63 мм (RIM-0009-630608)
Rommer
Артикул: RIM-0009-630608
293 руб

Доставка по г. Москве в пределах МКАД: 500 р.

Официальная гарантия производителя: 1 год

Сумма заказа:
293 руб

Аксиальный манометр Rommer 1/4", 6 бар, 63 мм (RIM-0009-630608) применяется для постоянного мониторинга и точного измерения параметров давления различных сред в системах отопления, горячего и холодного водоснабжения, тепло- и холодоснабжения вентиляционных установок.

Конструкция

Устройство и материалы манометров

1 - Корпус из пластика ABS
2 - Датчик давления - трубчатая пружина (Бурдона)
3 - Циферблат из алюминия
4 - Стрелка из пластика
5-7 - Передаточный механизм из латуни
8 - Возвратная пружина из нерж.стали
9 - Защитное стекло из акрила
10 - Присоединительный штуцер из латуни

Принцип работы

Внутренняя полость пружины манометра соединена с измеряемой средой трубопровода через присоединительный патрубок. Упругая деформация пружины уравновешивается давлением измеряемой среды. При изменении давления пружина изгибается, ее линейное движение с помощью передаточного механизма преобразуется в движение указывающей стрелки прибора.

В корпус присоединительного штуцера встроен отсечной клапан. Он запирает выход измеряемой среды в случае демонтажа прибора.

Габариты

Габаритные размеры аксиального манометра Rommer

D - 61,9 мм
L - 26,8 мм
h - 16,3 мм
SW - 14 мм
G - 1/4" НР

Рекомендации по монтажу

  1. Манометры Rommer следует располагать в местах, доступных для визуализации и обслуживания.
  2. Манометр вкручивается в бобышку либо специальный 3-х ходовой кран в положении, удобном для наблюдения за показаниями прибора.
  3. Для уплотнения резьбы могут использоваться любые материалы, разрешенные (СП 73.13330.2016) «Внутренние санитарно-технические системы зданий».
  4. Закручивать манометр при монтаже следует только за шестигранную часть его штуцера, с использованием рожкового гаечного ключа, не допуская приложения каких-либо усилий к корпусу манометра. При монтаже и эксплуатации манометров Роммер применение рычажных газовых ключей категорически запрещено.
  5. После осуществления монтажа необходимо провести испытания на герметичность соединений с соблюдением правил (СП 73.13330.2016) «Внутренние санитарнотехнические системы зданий».

Документация

  1. Паспорт на манометры Rommer (открыть PDF-файл)
  2. Листовка "Контрольно-измерительные приборы Rommer" (открыть PDF-файл)

Технические характеристики

ПроизводительRommer
СерияRIM-0009
АртикулRIM-0009-630608
Типманометр
Рабочая средавода, растворы гликолей
Способ соединения с трубопроводомтрубная резьба
Способ крепления манометрааксиальный
Присоединительный размерG 1/4" НР
Диапазон показаний манометраот 0 до 6 бар
Диаметр прибора63 мм
Температура рабочей средыдо +80°C
Класс точности манометра2.5
Степень электрической защитыIP31
Материал корпусапластик ABS
Материал циферблатаалюминий с чёрной шкалой
Материал стеклаакрил
Температура окружающей средыот -20°C до +60°C
Температура транспортировки и храненияот -20°C до +60°C
Вес64 г
Срок службы2 года
Официальная гарантия производителя1 год
Страна-родина брендаРоссия
Страна производстваКитай
