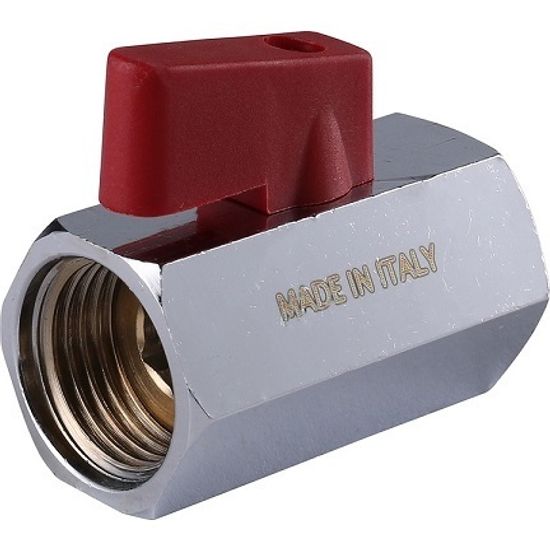

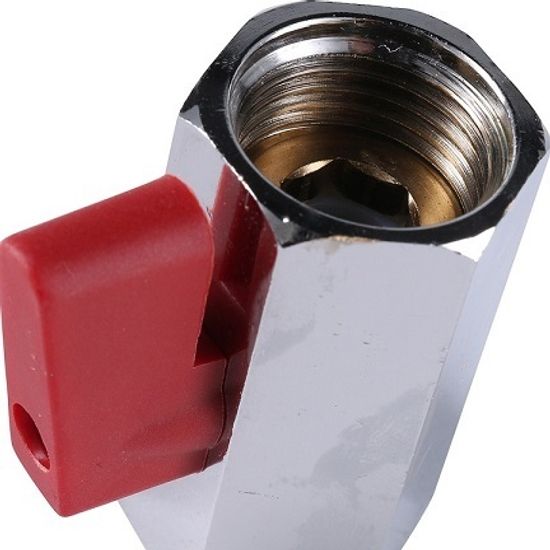

Кран шаровой мини Stout 3/4" ВР/ВР муфтовый SVB-0021-000020

Кран шаровой мини Stout 3/4" ВР/ВР муфтовый SVB-0021-000020
Stout
Артикул: SVB-0021-000020
931 руб

Доставка по г. Москве в пределах МКАД: 500 р.

Официальная гарантия производителя: 2 года

Сумма заказа:
931 руб

Кран шаровой мини Stout 3/4" муфтовый SVB-0021-000020 применяется в качестве запорной арматуры на трубопроводах систем питьевого, хозяйственного и промышленного назначения, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам крана.

Мини-краны Stout SVB-0021 являются двунаправленными, это означает, что они перекрывают поток в обоих направлениях. Гидравлические характеристики кранов мини Стаут позволяют снижать давление и тем самым предохранять от преждевременного износа водоразборные устройства, установленные после них. Незначительные габаритные размеры кранов облегчают процесс монтажа и значительно экономят место в условиях ограниченного пространства.

Преимущества шаровых кранов Stout мини

Основное достоинство мини-кранов - компактные размеры, что позволяет их разместить в таких местах, где более габаритное оборудование установить проблематично.

Условия эксплуатации шаровых кранов мини Стоут

Шаровые краны-мини Stout SVB-0021 разрешается использовать совместо с водой и растворами гликолей (с концентрацией до 30%) при рабочем давлении до 10 бар и температуре рабочей среды от 0°C до +90°C.

Конструкция шарового крана мини Stout SVB-0021

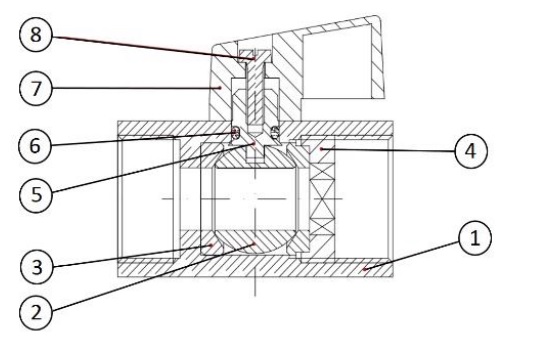

Конструкция шаровых кранов МИНИ Stout

1 - Корпус (латунь CW614N хромированная)
2 - Шар (латунь CW614N хромированная)
3 - Уплотнение шара (PTFE)
4 - Втулка (латунь CW614N)
5 - Шток (латунь CW614N)
6 - Уплотнение O-ring (NBR)
7 - Рукоятка (нейлон)
8 - Винт (хромированная сталь)

Габариты шарового крана мини Стаут 3/4" SVB-0021-000020

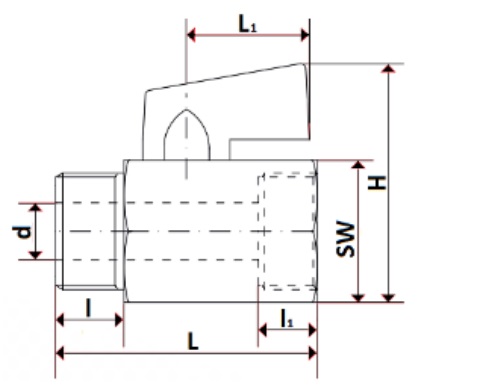

Габариты шарового крана SVB-0021-000020

L - 54 мм
L1 - 22 мм
H - 47 мм
d - 12 мм
l - 14 мм
l1 - 12 мм
SW - 30 мм

Указания по монтажу

  • Для уплотнения резьбы могут использоваться любые материалы, разрешенные СП 73.13330.2016 «Внутренние санитарно-технические системы зданий»;
  • При монтаже кранов изгибающие усилия и крутящий момент не должны превышать предельно допустимых значений, указанных в таблице;
  • После осуществления монтажа необходимо провести испытания на герметичность соединений в соответствии с требованиями ГОСТ 24054 и ГОСТ 25136;
  • Открывать и закрывать краны следует плавным поворотом шпинделя за рукоятку вручную без применения каких-либо инструментов;
  • При монтаже и эксплуатации шаровых кранов, применение рычажных газовых ключей категорически запрещено;
  • Применение шаровых кранов в качестве регулирующих устройств не допускается.

Документация

  1. Шаровые краны мини Stout - Технический паспорт изделия (открыть PDF-файл)

Технические характеристики

ПроизводительStout
Типшаровой кран мини
КоллекцияKansas
СерияSVB-0021
АртикулSVB-0021-000020
Номинальное давление (PN)10 бар
Условная пропускная способность kvs8,2 м3/час
Формапрямой
Класс по эффективному диаметрустандартнопроходной
Область применениясистемы водоснабжения,
системы транспортировки сжатого воздуха
и жидких углеводородов
Рабочая средавода, растворы гликолей до 30%
Класс герметичностиA
Рабочая температураот 0°C до +90°C
Тип присоединениярезьба
Стандарт резьбытрубная цилиндрическая
Вид резьбывнутренняя/внутренняя
Размер резьбы3/4"
Диаметр условного прохода DN20 мм
Крутящий моментдо 68 Н·м
Изгибающий моментдо 113 Н·м
Материал корпусалатунь CW614N хромированная
Материал шаралатунь CW614N хромированная
Материал штокалатунь CW614N
Материал уплотнения шараP.T.F.E. (тефлон)
Тип рукояткиручка-флажок
Материал рукояткинейлон
Цвет рукояткикрасный
Температура окружающей средыот 0°C до +60°C
Вес190 г
Срок службы10 лет
Официальная гарантия производителя2 года
Страна-родина брендаИталия/Россия
Страна производстваИталия
