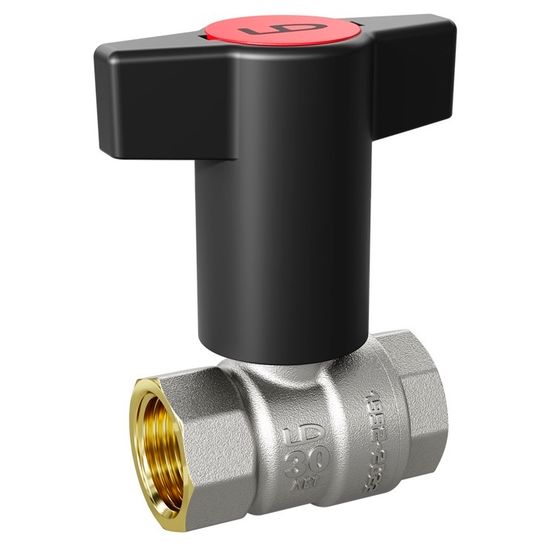

Кран шаровой LD Pride 3/4" ВР/ВР с пластиковой T-ручкой (красная вставка) (LD 47.340.20)

Шаровой кран LD Pride 3/4" ВР/ВР с пластиковой T-ручкой с красной вставкой (LD 47.340.20) является стандартнопроходным и предназначен для перекрытия потока рабочей среды в системах тепло- и водоснабжения, технологических трубопроводах, различных агрегатах.

Благодаря пластиковой рукоятке достигается максимальное удобство эксплуатации крана.

Вес шарового крана LD Pride LD 47.340.20 составляет 245 г.

Преимущества шаровых кранов LD Pride с высокой Т-ручкой

• эргономичность
• лёгкость управления
• возможность использовать совместно с трубами в теплоизоляции
• гарантия 10 лет – одна из самых больших на рынке трубопроводной арматуры;
• отечественное производство.

Условия эксплуатации

Шаровой кран LD Pride LD 47.340.20 с номинальным диаметром прохода 20 мм можно использовать в системах с номинальным давлением до 40 бар и с температурой рабочей среды от -20°C до +150°C.

Конструкция и материалы

Шаровые кран LD Pride для жидких сред изготавливаются из штампованной латуни ЛС59-1 согласно ГОСТ 15527-2004. Детали корпуса, а также шаровая пробка покрыты никелем, что обеспечивает дополнительную коррозионную стойкость и долговечность. Т-ручка производится из АБС-пластика чёрного цвета и снабжена красной вставкой для маркировки трубопровода.

Инструкция по монтажу

1. Для исключения попадания во внутренние полости крана загрязнений кран следует монтировать в полностью открытом состоянии.
2. Для исключения выгорания уплотнительных деталей сварочные работы на трубопроводе, с установленным на нем кране, производить с обеспечением мер, исключающих нагрев.
3. В соответствии с ГОСТ 12.2.063, кран не должен испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, неравномерность затяжки крепежа). При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на кран от трубопровода. Несоосность соединяемых трубопроводов не должна превышать 3 мм при длине 1 м плюс 1 мм на каждый последующий метр.
4. В качестве уплотнительного материала соединения крана с трубопроводом должны применяться специальные герметизирующие материалы.
5. Монтаж крана на трубопровод должен осуществляться специализированной организацией.
6. Допустимы только два рабочих положения крана: полностью открытое и полностью закрытое. Эксплуатация изделия в промежуточном положении строго запрещена.
7. Согласно пункту 4.1 СП 73.13330.2016 «Внутренние санитарнотехнические системы» после установки оборудования обязательно проводится индивидуальное испытание и оформляется «Акт проведения испытаний на герметичность» (в соответствии с Приложением В).
8. Использовать «газовые» ключи и удлинители ключей при монтаже запрещается для предотвращения деформации корпуса. Монтаж кранов необходимо осуществлять путем вращения захватом за грани корпуса. Использовать корпусную гайку для захвата при монтаже запрещается. Резьба на монтируемых деталях (труба, сгон) должна соответствовать ГОСТ 6357.
9. Проверить работоспособность крана поворотом рукоятки, при этом подвижные части должны перемещаться плавно, без рывков и заеданий. При наличии протечки через сальниковое уплотнение горловины необходимо снять рукоятку и подтянуть прижимную гайку сальника на угол 30- 60°. При невозможности устранить течь путем подтяжки, использовать ремкомплект производителя.
10. При монтаже кранов необходимо произвести осмотр поверхности резьбы крана и ответной части трубопровода. На резьбе не должно быть забоин, вмятин заусенцев, препятствующих навинчиванию крана

Документация

1. Шаровые краны LD Pride 47.340 с высокой Т-ручкой - Паспорт изделия и инструкция по эксплуатации (открыть PDF-файл)
2. Экспертное заключние (открыть PDF-файл)
3. Сертификат безопасности (открыть PDF-файл)
4. Декларация о соответствии до 2027 г. (открыть PDF-файл)

Технические характеристики
