Коллекторная группа Uni-Fitt 1"х3/4" 8 выходов из латуни с расходомерами и термостатическими вентилями 440I4308
Заказать звонок

Коллектор Uni-Fitt 1"х3/4" 8 вых. из латуни с расходомерами и термостатическими вентилями 440I4308

Коллектор Uni-Fitt 1"х3/4" 8 вых. из латуни с расходомерами и термостатическими вентилями 440I4308
Uni-Fitt
Артикул: 440I4308
27 728 руб

Доставка по г. Москве в пределах МКАД: 500 р.

Официальная гарантия производителя: 2 года

Сумма заказа:
27 728 руб

Коллекторная группа Uni-Fitt 1"х3/4" на 8 выходов из латуни с расходомерами и термостатическими вентилями (арт. 440I4308) предназначена для распределения и регулирования потоков теплоносителя системах отопления. Может применяться в низкотемпературных системах отопления (например, «тёплый пол»). В качестве теплоносителя можно использовать воду и растворы гликолей с температурой от +5°C до +70°C и давлением до 6 бар.

Конструкция

Конструкция коллекторных групп серии I

1 - Корпус коллектора из никелированной латуни CW603N
2 - Отвод из никелированной латуни CW603N
3 - Запорно-балансировочный вентиль из латуни CW603N
4 - Хомут из стали P11
6 - Балансировочный вентиль с расходомером из латуни CW603N
7 - Дренажный вентиль из никелированной латуни CW617N
8 - Консоль из стали P11

Коллекторная группа состоит из двух латунных коллекторов, смонтированных на звукоизолирующих консолях. Количество отводов для подключения контуров отопления у коллекторных групп варьируется от 2 до 13.

На подающем коллекторе, на каждом отводе, установлены расходомеры, комбинированные с балансировочными вентилями. Такая конструкция позволяет отрегулировать контуры системы отопления. Использование коллекторных групп с расходомерами позволяет произвести настройку, ориентируясь на объективные данные.

Расходомеры показывают расход от 0 до 6 л/мин.

Каждый отвод обратного коллектора снабжён термостатическим вентилем с преднастройкой, предназначенным для установки электрического привода или головок для ручной регулировки. В заводской поставке преднастройка полностью открыта.

Балансировку контуров систем отопления можно осуществлять с помощью балансировочных вентилей, расходомеров с балансировочными вентилями, расположенными на подающем коллекторе или с помощью термостатических клапанов с функцией предустановки, расположенными на обратном коллекторе. В любом случае балансировка осуществляется только одним из 2 клапанов каждого контура, второй клапан должен быть полностью открыт.

Отводы подающего и обратного трубопроводов – это ниппели с евроконусом и резьбой 3/4". Входящие в комплект концевые вентили могут быть установлены с любой стороны коллектора и служат для опорожнения системы и выпуска воздуха.

Каждый коллектор подвергается в заводских условиях проверке на функционирование и герметичность уплотнений.

Варианты установки

Варианты установки

Настройка балансировочного вентиля с расходомером

Настройка расходомеров

  1. Подденьте плоской отверткой защитный колпачок (А) и снимите его (B);
  2. Поверните гайку против часовой стрелки до затруднения вращения (C);
  3. Настройте поток через отвод. Для этого, вращая гайку по часовой стрелке, установите необходимый расход, опираясь на показания расходомера (D);
  4. Зафиксируйте настройку, одев и опустив колпачок до щелчка (E).

Документация

  1. Паспорт на коллекторные группы Uni-Fitt серий 440I и 441I (открыть PDF-файл)

Технические характеристики

ПроизводительUni-Fitt
Серия440I
Артикул440I4308
Типраспределительный коллектор
Назначениедля системы «тёплый пол»
Количество контуров8
Рабочая средавода и растворы гликолей
Рабочее давлениедо 6 бар
Рабочая температураот +5°C до +70°C
Диапазон настройки расходаот 0 до 6 л/мин
Материал корпусаникелированная латунь CW603N
Материал уплотненийEPDM
Подключение подводящей трубысправа или слева
Размер подключения отводовG 3/4" НР (EK)
Тип уплотненияEK (евроконус)

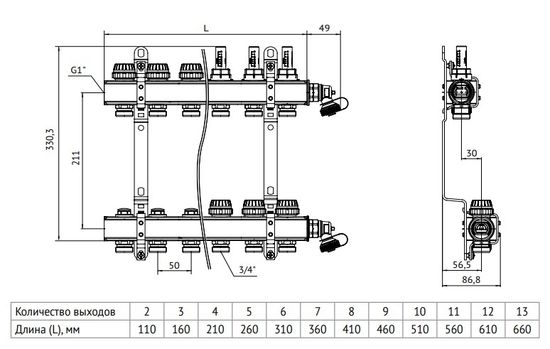

Межосевое расстояние отводов 50 мм
Межосевое расстояние коллекторов211 мм
Ширина460 мм
Высота350 мм
Глубина90 мм
Страна производстваИталия
Страна-родина брендаИталия
Официальная гарантия производителя2 года
