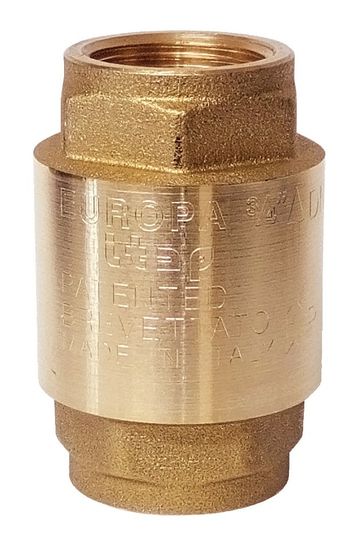

Обратный клапан Itap Europa 100 1" 1/4 пружинный муфтовый с металлическим седлом предназначен для применения в системах водоснабжения, отопления, кондиционирования и компрессорных установках. Клапан исключает возможность движения теплоносителя в обратном направлении, независимо от работы циркуляционного насоса. Диапазон рабочих температур клапана составляет от -20°C до +100°C, рабочее давление для клапана с присоединительным размером 1 1/4" и условным диаметром прохода 32 мм составляет 18 бар. Такой высокий показатель достигается благодаря конструктивным особенностям клапана. Диск выполнен из нержавеющей стали марки AISI 304, а шток - из латуни марки CW614N. Обратный клапан Itap Europa может быть установлен в любом положении: вертикально, горизонтально, наклонно.
предназначен для применения в системах водоснабжения, отопления, кондиционирования и компрессорных установках. Клапан исключает возможность движения теплоносителя в обратном направлении, независимо от работы циркуляционного насоса. Диапазон рабочих температур клапана составляет от -20°C до +100°C, рабочее давление для клапана с присоединительным размером 1 1/4" и условным диаметром прохода 32 мм составляет 18 бар. Такой высокий показатель достигается благодаря конструктивным особенностям клапана. Диск выполнен из нержавеющей стали марки AISI 304, а шток - из латуни марки CW614N. Обратный клапан Itap Europa может быть установлен в любом положении: вертикально, горизонтально, наклонно.Конструкция обратных клапанов Itap Europa
| 1 - корпус из латуни CW617N; |
Габариты
| размер A -83 мм |
Указания по монтажу и эксплуатации
- Монтируйте обратный клапан согласно направлению стрелки на корпусе.
- При монтаже и демонтаже располагайте ключ как можно ближе к трубе.
- В случае, если транспортируемая жидкость имеет примеси (пыль, слишком жёсткая вода и т.д.), установите перед клапаном грязевой фильтр.
- Не допускайте подачи крутящего момента на части клапана, чтобы избежать повреждения уплотнительных элементов.
- Клапан должен быть установлен на участке трубы, равным её 10-кратному диаметру.
- Перед монтажом убедитесь, что трубы установлены соосно и выровнены.
- Периодически проверяйте работоспособность клапана и убеждайтесь в отсутствии протечек.
Документация
Технические характеристики
| Производитель | Itap |
| Тип | обратный клапан |
| Коллекция | Europa |
| Серия № | 100 |
| Артикул | 100 11/4' |
| Область применения | системы водоснабжения, отопления, кондиционирования, компрессорные установки |
| Тип присоединения | резьба |
| Вид резьбы | внутренняя/внутренняя |
| Размер | 1 1/4" |
| Условный диаметр DN | 32 мм |
| Номинальное давление (PN) | 18 бар |
| Материал корпуса | латунь CW617N |
| Материал штока | латунь CW614N |
| Материал дискового затвора | нержавеющая сталь AISI 304 |
| Материал уплотнений | NBR |
| Материал пружины | нержавеющая сталь AISI 302 |
| Рабочая температура | от -20°C до +100°C |
| Длина клапана | 83 мм |
| Внешний диаметр клапана | 60,5 мм |
| Официальная гарантия производителя | 2 года |
| Страна-родина бренда | Италия |
| Страна-производства | Италия |
