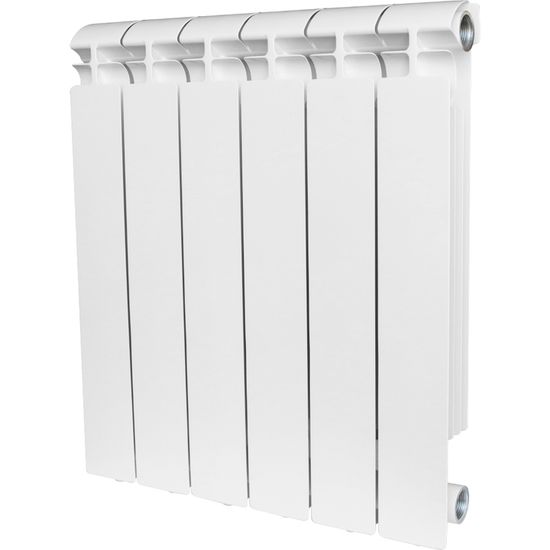

Алюминиевый радиатор Stout Alpha 500 - 6 секций

Алюминиевый радиатор Stout Alpha 500 - 6 секций
Stout
Артикул: SRA-2310-050006
3 804 руб

Доставка по г. Москве в пределах МКАД: 500 р.

Официальная гарантия производителя: 10 лет

Сумма заказа:
3 804 руб

Алюминиевый радиатор Stout Alpha 500 Al 6 секций предназначен для использования в закрытых отопительных системах жилых, общественных и промышленных зданий, индивидуальных домов, коттеджей, гаражей и т.д.

Теплоотдача радиатора Stout Alpha 500 Al 6 секций при ΔT=70°С составляет 1044 Вт. Высота радиатора - 572 мм, ширина - 504 мм, глубина - 80 мм.

Условия эксплуатации

В качестве теплоносителя допускается использовать воду и антифриз, не обладающий коррозионными свойствами и не содержащий аминов, с температурой до +110°C. Кислотность pH теплоносителя должна составлять от 8,3 до 9 мг/л. Давление в системе не должно превышать 16 бар.

Преимущества алюминиевых радиаторов Stout Alpha 500

  • клаассический дизайн
  • соответствуют ГОСТ 31311-2005
  • тройной контроль качества на всех этапах производства

Конструкция алюминиевых радиаторов Stout Alpha 500

Алюминиевый радиатор Stout Alpha 500 - 6 секций собирается из отдельных секций, которые изготавливаются из качественного алюминиевого сплава методом литья под давлением. Каждая секция представляет собой единый монолит из двух коллекторов и связывающего их оребрения, внутри которого проходит вертикальный канал овального сечения. Особая форма оребрения и канала обеспечивают высокие теплотехнические показатели радиатора и низкое гидравлическое сопротивление. В отверстиях коллекторов выполнена трубная резьба размером 1" (с одной стороны правая, а с другой – левая). Резьба служит для соединения секций между собой в радиаторы различной длины с помощью стальных резьбовых ниппелей. Геометрия ниппельных соединений и параметры прокладок гарантируют надёжную герметичность собранного радиатора.

Указания по эксплуатации и техническому обслуживанию радиторов Stout Alpha 500

Отопительная система должна быть заполнена теплоносителем в течение всего периода эксплуатации. Опорожнение системы допускается только для проведения ремонтных работ не более, чем на 15 дней в году. В процессе эксплуатации (если это требуется) необходимо удалять воздух из радиатора с помощью воздухоспускного клапана.

Радиатор следует протирать мягкой ветошью с использованием слабого мыльного раствора.

При эксплуатации системы отопления с алюминиевыми радиаторами Стаут Альфа запрещается:

  • устанавливать перед радиаторов экраны, мебель и т.д., уменьшающие его теплоотдачу;
  • устанавливать радиатор в качестве полотенцесушителя в системе горячего водоснабжения;
  • использовать теплоноситель, обладающий коррозионными свойствами;
  • осуществлять подпитку теплоносителя из системы водоснабжения без системы водоподготовки;
  • при удалении из радиатора газо-воздушной смеси освещать воздуховыпускной кран открытым пламенем или курить возле него;
  • резко открывать или закрывать запорно-регулирующую арматуру на трубопроводах системы отопления во избежание гидравлических ударов и разрыва радиаторов;
  • использовать радиаторы и трубопроводы в качестве заземляющих устройств;
  • применять для очистки радиатора химически активные жидкости и абразивные материалы;

Порядок монтажа алюминиевого радиатора Stout Alpha

  1. Для обеспечения паспортной теплоотдачи необходимо соблюдать следующие расстояния между радиатором и ограждающими конструкциями здания:
    - от верха радиатора до подоконника – не менее 100 мм;
    - между стеной и радиатором – не менее 30 мм;
    - от пола до радиатора – не менее 100 мм.
  2. Разметить места установки кронштейнов и закрепить их на стене так, чтобы было обеспечено строго горизонтальное положение радиатора и плотное прилегание его коллекторов на кронштейны.
  3. Для радиаторов с 4 и 6 секциями необходимы 2 кронштейна, для 8-10 секций - минимум 3 кронштейна, для 12-14 секций - 4 кронштейна.
  4. Оснастить радиатор предусмотренной проектом терморегулирующей и запорной арматурой согласно схеме его подключения к системе отопления
  5. Арматура закручивается в резьбовые отверстия пробок, предварительно установленных в коллекторы радиатора.
  6. Непосредственно перед монтажом пробок их прокладки следует смазать термостойким (до +135°С) силиконовым герметиком.
  7. Момент затяжки пробок в коллекторах радиатора должен составлять не более 45 Н·м.
  8. Навесить радиатор на кронштейны без снятия защитной плёнки.
  9. Присоединить радиатор через предварительно установленную на нем арматуру к трубопроводам системы отопления.
  10. В верхнюю пробку радиатора обязательно должен быть установлен ручной воздухоотводчик (кран Маевского) или автоматический воздуховыпускной клапан.
  11. Установить заглушку в неиспользуемое выходное отверстие радиатора и проверить работоспособность системы.
  12. Провести гидравлические испытания смонтированной системы отопления. При испытании давление воды должно быть в 1,5 раза больше рабочего давления для конкретной системы отопления, но не менее 6 бар.
  13. После завершения монтажных и строительных отделочных работ снять защитную плёнку.

Документация

  1. Радиаторы Stout Alpha - Технический паспорт изделия (открыть PDF-файл)
  2. Листовка Стаут Альфа (открыть PDF-файл)
  3. Сертификат соответствия до 2026 г. (открыть PDF-файл)
  4. Технический каталог Stout 2020 (открыть PDF-файл)

Технические характеристики

ПроизводительStout
СерияAlpha 500 Al
АртикулSRA-2310-050006
Типрадиатор
Вид радиатораалюминиевый
Область применениясистемы водяного отопления
Материалалюминий
Цветбелый (RAL 9016)
Подключениебоковое
Количество секций6
Площадь отапливаемого помещения10,1 м2
Теплоотдача радиатора1044 Вт
Рабочая средавода, антифриз*
Рабочее давлениедо 16 бар
Испытательное давление24 бара
Температура рабочей средыдо +110°C
Кислотность pH8,3-9,0 мг/л
Содержание растворённого кислородане более 20 мкг/л
Содержание железане более 0,5 мг/л
Момент затяжки пробокдо 45 Н·м
Межосевое расстояние500 мм
Высота радиатора572 мм
Ширина радиатора504 мм
Глубина радиатора80 мм
Размер подключения1"
Объём теплоносителя1,98 л
Вес радиатора7,26 кг
Страна-родина брендаИталия/Россия
Страна производстваРоссия
Срок службы20 лет
Официальная гарантия производителя10 лет
