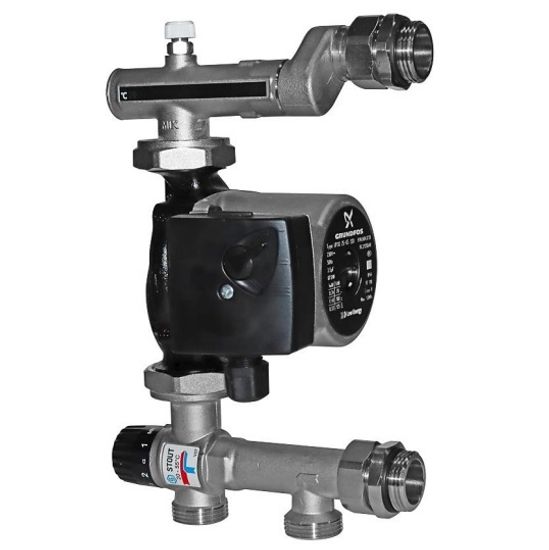

Насосно-смесительный узел Stout SDG-0120-005011 с насосом Grundfos UPSO 25-65 130 и термостатическим трёхходовым клапаном 20-55°C предназначен для обеспечения циркуляции и поддержания температуры подающего теплоносителя на постоянном уровне от +20 до +55 градусов в низкотемпературных системах отопления «тёплый пол».
Для удобства подключения к коллекторным блокам с разным межосевым расстоянием, узел Стаут SDG-0120-005011 оборудован подвижным эксцентриком; для повышения безопасности предусмотрена возможность установки термостата.
Насосно-смесительный узел с 3-х ходовым термостатическим клапаном (арт. SDG-0120-005011) оснащён встроенным термочувствительным жидкокристаллическим термометром, кристаллы которого меняют цвет при изменении температуры теплоносителя.
Эксцентриковый фитинг, устанавливаемый на подающей трубе, позволяет:
- Производить установку группы полностью в вертикальном положении. Таким образом, трубы, идущие от первичного контура, могут быть легко подключены к группе;
- Производить быструю перестановку группы. При изменении положения группы справа налево необходимо только повернуть эксцентриковый фитинг для соединения коллекторов, удерживая группу в полностью вертикальном положении;
- Производить подключение коллекторов с межосевым расстоянием от 200 до 211 мм.
На подающем трубопроводе предусмотрено отверстие с резьбой M4 для подключения дополнительного термостата безопасности.
Условия эксплуатации
В качестве рабочей среды может использоваться вода или растворы гликолей (до 30%) с температурой от +5°C до +90°C и рабочим давлением до 10 бар.
Диапазон регулировки температуры в контуре составляет от +20°C до +55°C и поддерживается 3-х ходовым термостатическим смесительным клапаном, изготовленным из латуни CB753S.
Конструкция
|
| 1 - насос Grundfos UPSO 25-65/130 (чугун) |
Насос
Насосно-смесительный узел Stout SDG-0120-005011 укомплектован насосом Grundfos UPSO 25-65/130 с монтажным расстоянием 130 мм. Насос имеет трёхпозиционный переключатель скорости вращения, который позволяет настроить его на рабочие характеристики системы тёплого пола. Корпус насоса изготовлен из чугуна, рабочее колесо из композита. Вал насоса и подшипники выполнены из керамики, что обеспечивает долговечность и бесшумность вследствие высокой твёрдости и низкого коэффициента линейного расширения керамики. Обмотки электродвигателя насоса Grundfos UPS 25-60 устойчивы к току блокировки, поэтому не требуется дополнительная защита.
Перепад давления на насосно-смесительном узле Стаут
Настройка температуры тёплого пола
Настройка термостатического клапана на требуемую температуру выполняется в соответствии с данными, приведёнными в таблице при контроле по термометру.
| Позиция настройки термостата | Min | 1 | 2 | 3 | 4 | 5 | Max |
| Значения температуры, °C | 20 | 28 | 35 | 41 | 47 | 51 | 55 |
Габариты
| L - 138 мм |
Указания по монтажу
- Монтаж и демонтаж насосно-смесительного узла необходимо выполнять на охлажденном контуре, не находящемся под давлением
- Для обеспечения возможности выполнения проверок и техобслуживания насосно-смесительных узлов Стоут и других компонентов не создавать препятствий для доступа и видимости.
- Насосно-смесительный узел Стаут SDG-0120-005011 можно устанавливать в коробах, нишах или подвешивать не стену.
- Насосно-смесительный узел может быть непосредственно подсоединен к коллектору как с левой, так и с правой стороны. Для этой цели какие-либо дополнительные операции не требуются.
- Накидные гайки, удерживающие насос, поставляются ослабленными, чтобы облегчить его вращение на месте производства работ. Перед установкой группы необходимо до упора затянуть накидные гайки.
- Насосно-смесительный узел оборудован ручным воздухоотводчиком, который может использоваться на этапе заполнения системы или для удаления скоплений воздуха из системы; воздухоотводчик рекомендуется использовать при холодной системе.
- При монтаже и эксплуатации насосно-смесительного узла,применение рычажных газовых ключей категорически запрещено.
- После осуществления монтажа необходимо обязательно провести испытания на герметичность соединений с соблюдением правил (СП 73.13330.2016) «Внутренние санитарно-технические системы зданий»
Документация
Технические характеристики
| Производитель | Stout |
| Серия | SDG-0120 |
| Артикул | SDG-0120-005011 |
| Тип | насосно-смесительный узел |
| Назначение | для водяных тёплых полов |
| Рабочая среда | вода, растворы гликолей до 30% |
| Номинальное давление | 10 бар |
| Температура рабочей среды в первичном контуре | от +5°C до +90°C |
| Условная пропускная способность клапана Kvs | 3,2 м3/час |
| Диапозон температурной настройки клапана | от +20°С до +55°С |
| Точность регулирования температуры | ±2°С |
| Шкала термометра | от +20°C до +60°C |
| Заводская настройка термостатического клапана | +20°C |
| Температура транспортировки и хранения | от -20°С до +50°С |
| Управление | 3-ходовой термостатический клапан |
| Укомлпектован насосом | Grundfos UPSO 25-65 130 |
| Монтажная длина циркуляционного насоса | 130 мм |
| Напор | от 2 до 6,5 м |
| Потребляемая мощность | 70/100/125 Вт |
| Потребление тока I | 0,34/0,46/0,55 A |
| Материал корпуса насооса | чугун |
| Материал рабочего колеса | композит |
| Материал вала насоса | керамика |
| Материал подшипников | керамика |
| Рабочая температура насоса | от +2 до +95°C |
| Вес насоса | 2,4 кг |
| Межосевое расстояние (L) | 211,5 мм |
| Вес | 4,07 кг |
| Срок службы | 10 лет |
| Официальная гарантия производителя | 2 года |
| Страна-родина бренда | Россия |
| Страна производства | Италия |
